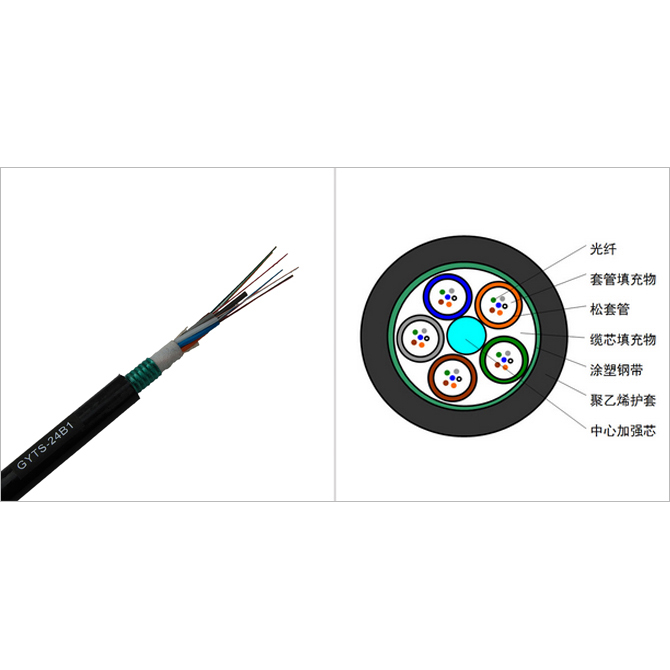

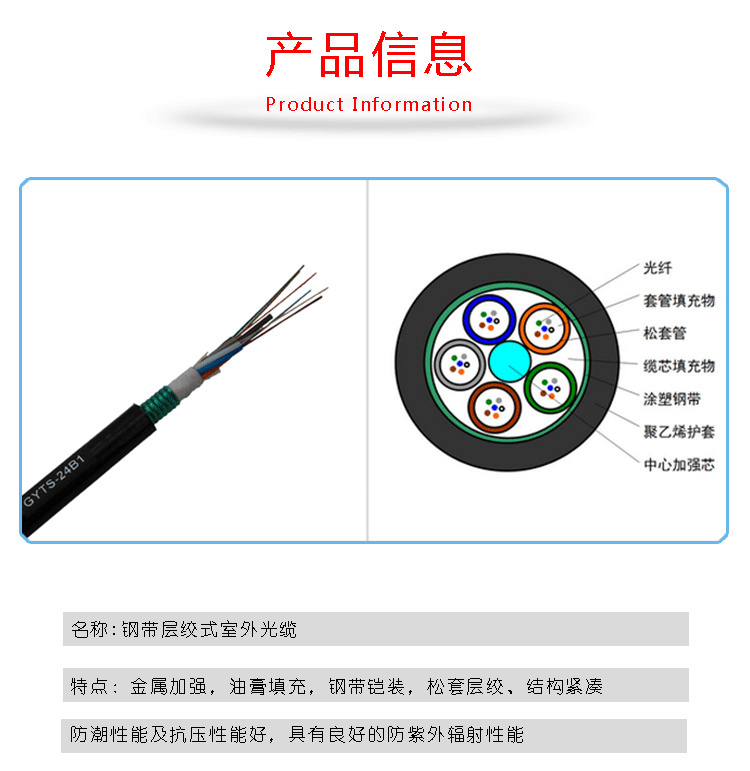

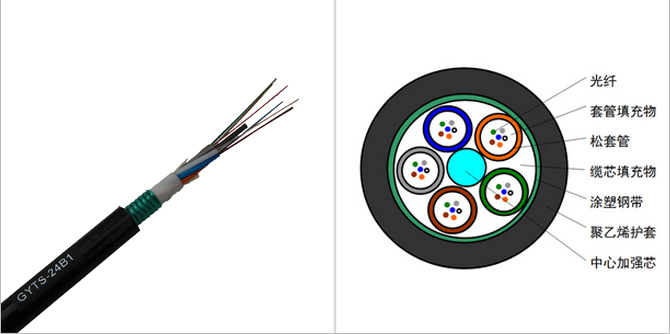

GYTS光缆结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形缆芯，缆芯内的缝隙充以阻水填充物。涂塑钢带（PSP）纵包后挤包一层聚乙烯外护套成缆。
·有很好的机械性能和温度特性
·松套管材料本身有良好的耐水性能和较高的强度
·管内充以特种油膏，对光纤进行了关键性的保护
·特别设计的紧密光缆结构，有效防止套管回缩
·PE护套具有良好的抗紫外辐射性能
·采用下列措施来确保光缆的防水性能：
·单根钢丝中心加强芯
·松套管内填充特种防水化合物
·完全缆芯填充
·涂塑钢带（PSP）防潮层
·GYTA光缆遵循YD/T901-2009和IEC60794-1标准.
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
| 衰减(+20℃) | @850nm | ≤3.0dB/km | ≤3.0dB/km | ||
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | |||
| @1310nm | ≤0.36dB/km | -- | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 带宽 （Class A） |
@850 | ≥500MHZ·km | ≥500MHZ·km | ||
| @1300 | ≥1000MHZ·km | ≥600MHZ·km | |||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | |||
| 光缆截止波长 | ≤1260nm | ≤1480nm | |||
| 光缆型号 | 光纤数 | 套管数 | 填充绳数 | 光缆直径mm | 光缆重量Kg/km | 允许拉伸力长期/短期N | 允许压扁力长期/短期N/100m | 弯曲半径静态/动态mm |
| GYTS-2～6 | 2～6 | 1 | 4 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
| GYTS-8～12 | 8～12 | 2 | 3 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
| GYTS-14～18 | 14～18 | 3 | 2 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
| GYTS-20～24 | 20～24 | 4 | 1 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
| GYTS-26～30 | 26～30 | 5 | 0 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
| GYTS-32～36 | 32～36 | 5 | 0 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
| GYTS-38～48 | 38～48 | 5 | 0 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
| GYTS-50～60 | 50～60 | 5 | 0 | 9.5 | 116 | 1000/2000 | 1000/2000 | 15D/30D |
| GYTS-62～72 | 62～72 | 6 | 0 | 10.0 | 159 | 1750/3500 | 1000/2000 | 15D/30D |
| GYTS-74～84 | 74～84 | 7 | 1 | 11.0 | 209 | 1750/3500 | 1000/2000 | 15D/30D |
| GYTS-86～96 | 86～96 | 8 | 0 | 11.0 | 209 | 1750/3500 | 1000/2000 | 15D/30D |
| GYTS-98～108 | 98～108 | 9 | 1 | 12.5 | 232 | 1750/3500 | 1000/2000 | 15D/30D |
| GYTS-110～120 | 110～120 | 10 | 0 | 12.5 | 232 | 1750/3500 | 1000/2000 | 15D/30D |
| GYTS-122～132 | 122～132 | 11 | 1 | 13.5 | 280 | 1750/3500 | 1000/2000 | 15D/30D |
| GYTS-134～144 | 134～144 | 12 | 0 | 13.5 | 280 | 1750/3500 | 1000/2000 | 15D/30D |
