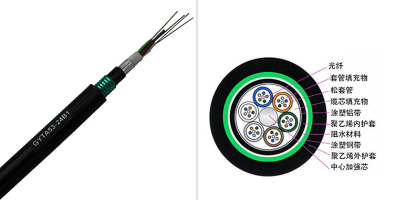

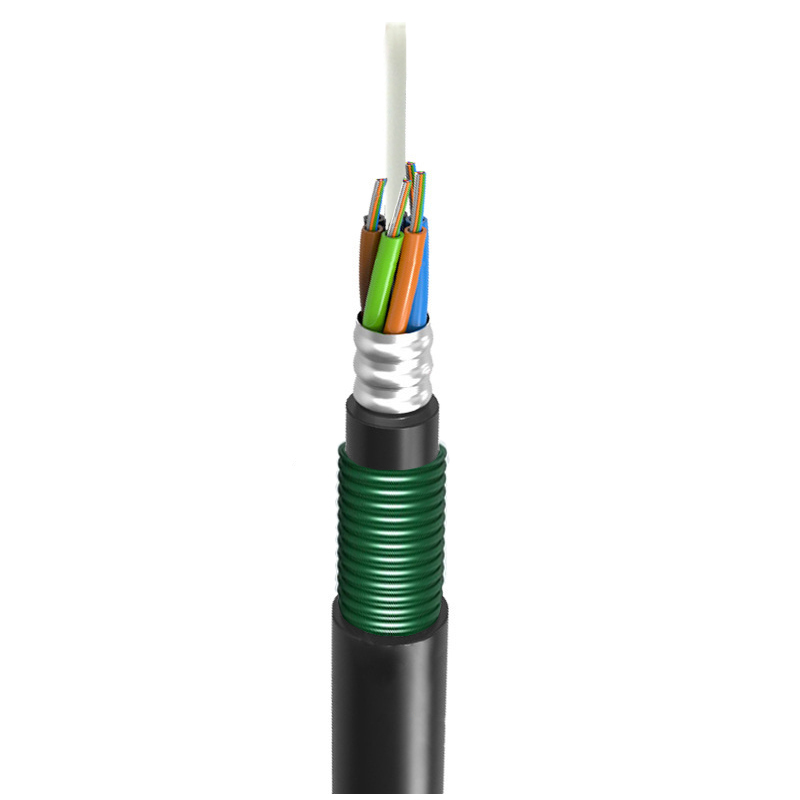

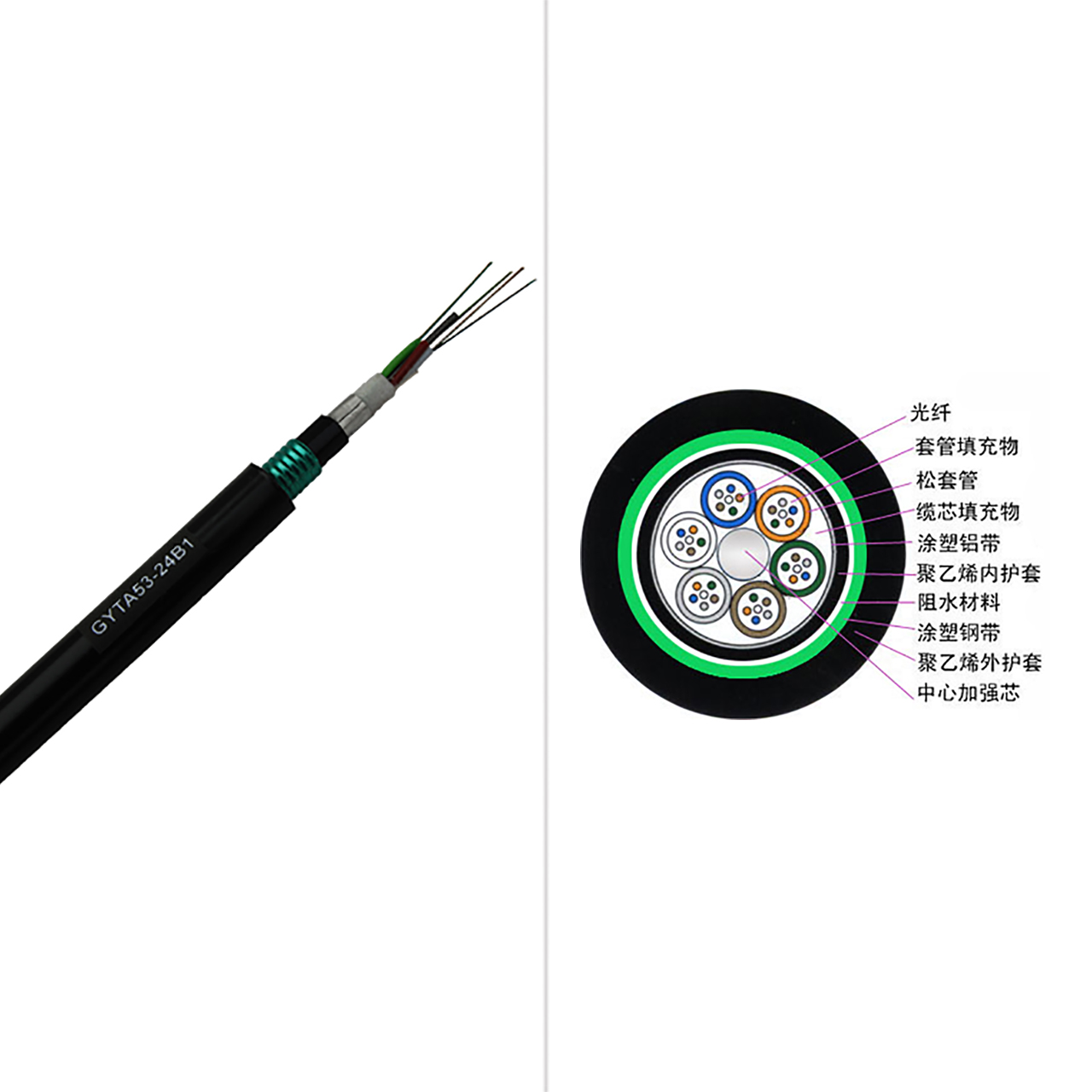

GYTA53 光缆的结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带(APL)纵包后挤上一层聚乙烯内护套，双面涂塑钢带(PSP)纵包后挤制聚乙烯护套成缆。
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏，对光纤进行了关键性保护
特别设计的紧密的光缆结构，有效防止套管回缩
良好的抗压性和柔软性
PE 护套具有很好的抗紫外辐射性能
·GYTA53光缆遵循YD/T901-2009和IEC60794-1标准.
光纤标准对照Fiber standard control |
||||
光纤类型 |
多模Multi-mode |
G.651 |
A1a:50/125 |
渐变型折射率Gradient-type refractive index |
A1b:62.5/125 |
||||
单模Single-mode |
G.652(A、B、C、D） |
B1.1常规routines |
||
G.653 |
B2 零色散位移Zero dispersion-shifted |
|||
G.654 |
B1.2 截止波长位移Cutoff wavelength shift |
|||
G.655 |
B4 非零色散位移Non-zero dispersion-shifted |
|||
光缆型号 |
光纤数 |
套管数 |
填充 |
光缆重量 |
允许拉伸力 |
允许压扁力 |
弯曲半径 |
|||
|
|
|
|
|
长期 |
短期 |
长期 |
短期 |
静态 |
动态 |
GYTA53-4B1 |
4 |
1 |
4 |
175 |
1000 |
3000 |
1000 |
3000 |
15D |
30D |
GYTA53-12B1 |
12 |
2 |
3 |
175 |
1000 |
3000 |
1000 |
3000 |
15D |
30D |
GYTA53-24B1 |
24 |
4 |
1 |
175 |
1000 |
3000 |
1000 |
3000 |
15D |
30D |
GYTA53-48B1 |
48 |
5 |
0 |
175 |
1000 |
3000 |
1000 |
3000 |
15D |
30D |
GYTA53-96B1 |
96 |
9 |
1 |
230 |
1000 |
3000 |
1000 |
3000 |
15D |
30D |
GYTA53-144B1 |
144 |
18 |
0 |
330 |
1000 |
3000 |
1000 |
3000 |
15D |
30D |
